DatatakerデータロガーDT85:絶縁16chアナログ入力(Max 320ch)
絶縁16chアナログにゅりょく(Max 320ch)
非絶縁48chアナログ入力(Max960ch)
2シリアルポート、FTP, 8chフレキシブルデジタルチャンネル、SCADA, SDI-12, USBメモリー

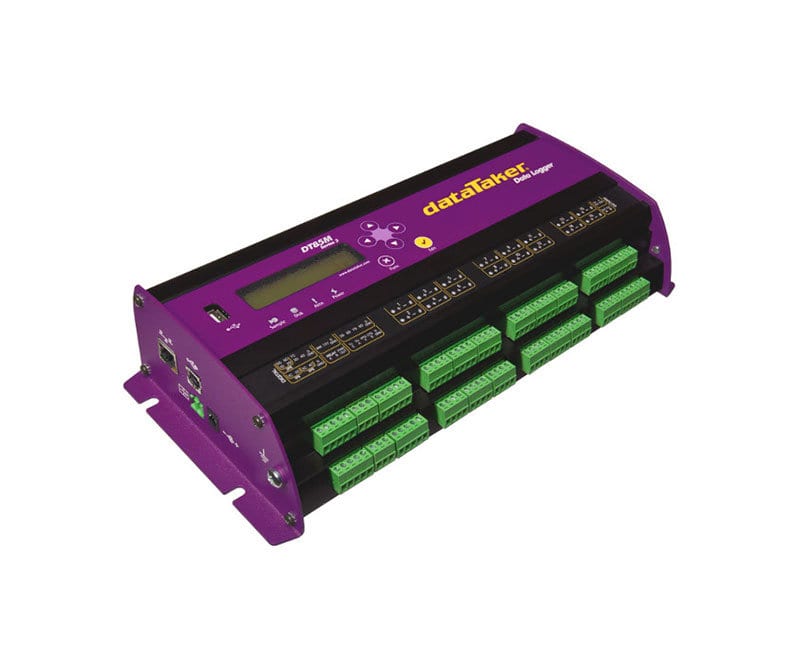

DatatakerデータロガーDT85
[特長]
●最大48個のアナログ(±50V)センサー入力
●12のフレキシブルなデジタルターミナル
●2つのシリアル『スマートセンサー』ポート

●SDI-12(複数のネットワーク)
●SCADA接続用のModbus

●WebおよびFTPクライアントサーバー
●データとプログラムの転送を容易にするUSBメモリ
●プログラム可能なアナログ出力


カタログ(PDF)

お問合せ

DT仕様比較

ダウンロード

FAQ

アナログチャンネル
アナログチャンネル 16個のアナログ入力チャネル(320 *に拡張可能)
各チャンネルは独立しています。
1.絶縁入力3線式または4線式
2.絶縁入力2線式
3.絶縁入力コモン参照2線式

2線(Com付き)をサポートします。参照。端子:48チャネル(960 *に拡張可能)
2線式絶縁:32チャネル(640 *に拡張可能)
3または4線式絶縁:16チャネル(320 *に拡張可能)
*拡張にはオプションCEM20が必要
基本的な入力範囲 DT85が測定できる基本的な入力は、電圧、電流、抵抗、および周波数です。他のすべての測定値はこれらから導き出されます。
サンプリング 精度とノイズ除去のために50/60Hz以上のライン周期を統合
最大サンプル速度:40 Hz
実効分解能:18ビット
直線性:0.01%
コモンモード除去:> 90dB
ラインシリーズモード除去:> 35dB
入力 チャネル間絶縁:100V(リレースイッチング)
アナログセクション絶縁:100V(光絶縁)
入力インピーダンス:160KΩ、>100MΩ
モード範囲:±3.5Vまたは±55V(減衰器のオン/オフ)
センサー励起(供給) アナログチャネル:
選択可能な2µA、213µAまたは2.5mA高精度電流源
4.5V電圧源
または外部スイッチング電源
汎用:電源センサーおよびアクセサリ用のスイッチ可能12V / 5V安定化電源(最大150mA)
アナログ出力 絶縁型プログラマブル16ビットDAC:電圧0-10Vまたは電流0-24mA
アナログセンサー
熱電対 タイプ:B、C、D、E、G、J、K、N、RS、T
校正標準:ITS-90
RTD 対応可能な材質:Pt、Ni、Cu
抵抗範囲:10Ω〜1MΩ
サーミスタ タイプ:YSI 400xxシリーズ、その他のタイプ*
抵抗範囲:最大1MΩ
*その他のサーミスタタイプは、サーミスタスケーリングおよび計算チャネルでサポートされています
モノリシック温度センサー タイプ:LM34 – 60、AD590、AD592、TMPxx、LM135、LM235、LM335
ひずみゲージおよび
ブリッジセンサー
構成:1 / 4、1 / 2&フルブリッジ
励起:電圧または電流
4〜20mAの電流ループ 内部100Ωシャントまたは外部シャント抵抗
デジタルチャネル
デジタル入力/出力 8双方向チャネル
デジタル入力タイプ:8ロジックレベル(最大20/30ボルト)
デジタル出力タイプ:4オープンドレインFET(最大30V、100mA)、4ロジック出力付き
リレー出力 1ラッチングリレー、接点(最大:30Vdc、1A)
カウンターチャネル
低速カウンター デジタル入力と共有される8つのカウンター
32ビットサイズ、10Hz最大カウントレート
低速カウンターはスリープモードでは機能しません
専用カウンターチャネル 7つの高速入力または3相エンコーダ(直交)入力
32ビットサイズ、100kHz最大カウントレート
5ロジックレベル入力(最大±30V)
磁気ピックアップ用の2つの高感度入力(10mV)(最大±10V)
シリアルチャネル
SDI-12 4つのSDI-12入力、デジタルチャネルと共有
●各入力は複数のSDI-12センサーをサポートできます
汎用シリアルセンサー さまざまなスマートセンサーおよびデータストリームからデータをログに記録できるようにする柔軟なオプション。
使用可能なポート:シリアルセンサーポート(RS232、RS422、RS485)
ホストRS232ポート*
ボーレート:300〜115,200
*シリアルセンサーチャネルとして使用する場合、ホストポートは他の通信に使用できません
演算用チャネル
全般 変数と関数を含む式を使用して、アナログ、デジタル、およびシリアルセンサーからの値を結合します。
関数 算術、三角法、関係法、論理法、統計法
アラーム
状況 高、低、または範囲内および範囲外
遅延 アラーム応答のオプションの期間
実行 デジタル出力の設定、メッセージの送信、DataTakerコマンドの実行。
データ収集スケジュール
スケジュール数 11
スケジュール速度 10msから1日
データ容量
内部記憶領域 容量:128mb=約10,000,000データポイント
USBメモリー
(オプション)
タイプ:USb1.1またはUSB2.0ドライバーと互換性があります。
例:フラッシュドライブ
容量:メガバイトあたり約90,000データポイント
通信インターフェース
イーサーネットポート インターフェイス:10BasteT(10Mbps)
プロトコル:TCP / IP、Modbus(マスターおよびスレーブ)
USBポート インターフェイス:USB 1.1(仮想COMポート) プロトコル:ASCIIコマンド
ホストRS232ポート 速度:300〜115,200ボー(デフォルトは57,600)
フロー制御:ハードウェア(RTS / CTS)、ソフトウェア(XON / XOFF)、なし
ハンドシェイクライン:DCD、DSR、DTR、RTS、CTS
モデムのサポート:自動応答とダイヤルアウト
プロトコル:ASCIIコマンド、TCP / IP(PPP)、Modbus(マスターおよびスレーブ)、シリアルセンサー
シリアルセンサーポート インターフェイス:RS232、RS422、RS485
速度:300〜57,600ボーフロー制御:ハードウェア(RTS / CTS)、ソフトウェア(XON / XOFF)、なし
プロトコル:Modbus(マスターおよびスレーブ)、シリアルセンサー
ネットワークTCP/IPサービス
通信網 イーサネットおよび/またはホストRS232(PPP)ポート
コマンドインターフェイス TCP/IP経由でASCIIコマンドインターフェイスにアクセスする
Webサーバー 任意のWebブラウザから現在のデータとステータスにアクセス
●カスタムページを定義できます
●CSV形式でデータをダウンロードします
●コマンドインターフェイスウィンドウ —模倣ディスプレイを定義します
Modbusサーバー
(スレーブ)
Modbusクライアント(SCADAシステムなど)から現在のデータとステータスにアクセスする
Modbusサーバー
(マスター)
PLC、dataTakerロガー、modbusディスプレイなどを含むmodbusセンサーおよびデバイスからのデータの読み取り/書き込み。
FTPサーバー FTPクライアントまたはWebブラウザからログに記録されたデータにアクセスする
FTPクライアント ログに記録されたデータをFTPサーバーに直接自動的にアップロードします。
システム
ディスプレイとキーパッド タイプ:LCD、2行16文字、バックライト
機能:チャネルデータ、アラーム、システムステータス
キーパッド:スクロール用の6つのキーおよび機能実行
ステータスLED:4(サンプル、ディスク、アテンション、電源)
ファームウェアのアップグレード 経由:RS232、イーサネット、USBまたはUSBディスク。
リアルタイムクロック 通常の分解能:200µs
精度:±1分/年(0°Cから40°C)、±4分/年(-40°Cから70°C)
電源 外部電圧範囲:10〜30ボルトDC
内部バッテリー:6Vdc 1.2Ahr鉛蓄電池
ピーク電力:12 W(12VDC 1A)
平均消費電力 12Vdc外部電源を使用
1秒サンプリング:1350 mW
5秒サンプリング:500 mW
30秒サンプリング:135 mW
5分サンプリング:70 mW
1時間サンプリング:60 mW
外形、使用環境
構造 亜鉛に粉体塗装とアルマイト仕様アルミ材
寸法 180 x 137 x 65mm
重量 1.5kg(出荷梱包時4kg)
動作環境 温度:-45°C〜70°C(LCDは-15℃~50℃)
湿度:85%RH、結露なきこと
標準付属品
CD ソフトウェア、ビデオトレーニング、ユーザーマニュアル
通信ケーブル USBケーブル
ラインアダプタ 110 / 240VACまたは15VDC、800mA

新しいDT85ユニバーサル入力データロガーシリーズ4バージョンでは、サンプリング速度、測定範囲、およびプログラム可能なアナログ出力が向上しています。

dataTaker DT85スマートデータロガーは、さまざまなアプリケーションで使用できる豊富な機能を提供します。DT85は、USBメモリスティックのサポート、18ビットの分解能、多様な通信機能、内蔵ディスプレイを備えた、堅牢なスタンドアロンの低電力データロガーです。

dataTaker DT85のデュアルチャネルコンセプトにより、最大32の絶縁型または48の共通参照アナログ入力を様々に組み合わせて使用することができます。複数のSDI-12センサーネットワーク、SCADAシステム用のModbus、FTPとWebインターフェース、センサーへの電力供給用の12V安定化出力をサポートします。

様々な用途に対応
汎用性の高いアナログおよびデジタルチャネル、高速カウンタ入力、位相エンコーダ入力、およびプログラム可能なシリアルセンサーチャネルを介してセンサーのアレイを接続します。

温度、電圧、電流、4〜20mAループ、抵抗、ブリッジ、ひずみゲージ、周波数、デジタル、シリアル、および計算された測定値はすべて、エンジニアリングユニットまたは統計レポート内でスケーリング、記録、および応答できます。

スマートセンサー、GPS、およびその他のインテリジェントデバイスのインターフェイスがDT85の柔軟性を拡張しながら、独自の要件に合わせてサンプリング、記録、アラーム、および制御タスクを設定します。

優れたデータストレージと通信
標準機で最大1,000万点のデータ保存が可能(拡張可能)です。また、アラーム発生時には、データをアーカイブ、USBメモリへのコピー、FTP/Eメールによる転送等を自由に選択できます。

通信機能は、RS232、USB、イーサネットで、ローカル、モデム、またはインターネットを介してリモートでDT85に接続します。Webインターフェースを使用することにより、DT85の設定、記録されたデータへのアクセス、Webブラウザーを使用して現在の測定値を擬似計器またはリストで確認することができます。

FTP /電子メール機能により、ポーリングや特定のホストソフトウェア無しで、インターネットまたはワイヤレスネットワークを介してデータの提供が可能です。

ソフトウェア

dEXフトウェアは、DataTakerの各種設定、擬似計器、グラフ、およびテーブルでリアルタイムデータを表示し、分析のために履歴データを取得できる直感的なグラフィカルインターフェイスです。

ブラウザベースのソリューション
dEX は、DT80シリーズのすべてのロガーにプリインストールされています。ソフトウェアはウェブブラウザにロードされるため、コンピュータに面倒なアプリケーションをインストールする必要はありません。ブラウザベースなので、dEX は Windows、Mac、Linux などのすべての主要なOSで動作します。

設定変更が簡単
●内蔵ソフトウェア=インストール不要
●ウェブブラウザ上での作業
●イーサーネットまたはUSBからアクセス可能
●直観的なグラフィカルインターフェース
●簡単操作の設定エディター
●ライブデータおよび履歴データへのアクセス
●グラフ、擬似計器、テーブルで表示
dEXとは?
dEXは、データロガーを設定し、リアルタイムデータをミミック、トレンドチャート、または表で表示し、分析のために履歴データを取得することができる直感的なグラフィカルインターフェースです。 dEX はウェブブラウザーから直接実行され、ローカルまたはリモートで、インターネットを介した世界中を含む TCP/IP 接続が利用できる場所であればどこでもアクセスできます。イーサネット、USB、RS-232 など、ロガーの内蔵通信ポートのいずれかを使用して dEX を表示することができます。



設定エディターを使用すると、Windowsエクスプローラースタイルのユーザーインターフェイスでロガーの設定を表示、編集、および保存できます。設定ツリービューでは、測定スケジュールと測定を定義できます。

dataTakerdEXソフトウェア設定エディター 配線図は、各センサータイプで利用可能な配線構成を示しています。設定は、ロガーまたはローカルコンピューターのいずれかに保存および取得できます。

擬似計器とグラフ
擬似計器はパネルに編成されており、カスタムアラーム条件またはデータグループを強調表示するように変更できます。擬似計器には、ダイヤル、棒グラフ、温度計などが含まれます。リアルタイムチャートレコーダー模倣を使用すると、カスタムの時間/日付範囲にわたる傾向と履歴データを表示できます。最大5つの模倣ページに最大16の模倣を表示できます。

最低動作環境
•Webブラウザ– Internet Explorer(IE7以降)、Safari、Google Chrome、Firefox
•Adobe Flash Player(10以降)
•画面解像度1024 x 768
dEXは、GooglePlayストアまたはAppleAppStoreでAndroidアプリとして入手できます。
