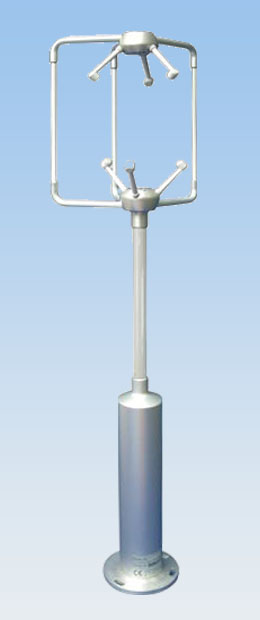

R3A-100はリサーチ用に設計された3軸型超音波風向風速計です。超音波送受信器(トランスデューサー)の支柱をすべて片側に集中させ、その反対側がオープンスペースになっている為、測器自体の形状による乱流の影響が緩和されるます。ギル社のリサーチ用風速計の超音波サンプリングレートは最大100Hz(R3-100,
R3A-100)ですが、サンプリングレートが50Hzまでで十分な場合はR3-50がお勧めです。
ギル社のリサーチ用3軸超音波風向風速計は、渦共分散(Eddy Covariance)を応用した熱フラックス等の研究に最適です。本測器は風向風速、鉛直方向の風、U,W,Vベクトル方向の風、および音速・音仮温度のデータ出力が可能です。オプションのアナログインプットユニットを使用することにより、差動方式6ch(分解能14bit)で白金抵抗温度計(PRT)や湿度計などの入力もできます。
|
|
【特長】
●測器の形状による乱流の影響を緩和する設計
●3軸超音波風速計は風向風速および鉛直方向の風を観測出来ます。
●風速測定範囲:0-45m/s
●風向測定範囲:0-359(不感帯無し)
●超音波サンプリングレート:100Hz
●渦共分散の分析に最適
●メーカーホームページからソフトウェアダウンロード可能
●U,V,Wベクトル方向の風も出力可能
●音速と音仮温度を出力可能
●アルミとカーボン製の軽量で堅牢な設計
●輸送用ケースが標準で付属します。
【仕様】
超音波出力サンプリングレート |
100Hz |
風速測定範囲 |
0-45 m/s |
風向測定範囲 |
0-359° (不感帯無し) |
動作温度 |
-40℃ to +60℃ |
防水性能 |
IP65 |
材質 |
アルミ・カーボンファイバー |
デジタル出力 |
RS422 / RS232 |
NMEA出力 |
N/A |
アナログ出力 |
7 (標準付属品のPCIA経由) |
アナログ出力分解能 |
14 bit |
アナログ入力 |
6(オプションのアナログインプットユニット経由) |
アナログ入力分解能 |
オプションのアナログインプットユニット経由 |
PRT入力 |
14 bit |
音速出力 |
有 |
音仮温度出力 |
有 |
傾斜計 |
オプション |
ヘッド部分形状 |
垂直・非線対称 |
風洞検定 |
風洞検定標準で付属 |
輸送用ケース |
標準で付属 |
